级联噪声指数计算工具使用教程

浏览器执行

级联噪声系数计算器

基于Friis公式的多级射频系统噪声系数计算工具，支持LNA、混频器等级联分析

开始使用

在线计算器 1,113

主要功能

1. 使用Friis公式计算多级RF系统的总噪声指数、总增益和线性噪声系数。
2. 提供接收机前端、LNA与混频器、雷达前端、卫星接收链路、Wi-Fi前端以及包含前级损耗的配置等预设模板。
3. 记录各级的器件类型、名称、噪声指数、增益、P1dB、IP3、频率，支持添加级或复制末级。
4. 根据参考温度计算等效噪声温度，并以所选精度显示线性值、噪声温度和贡献率。
5. 通过批量JSON配置比较多个链路配置，并按总噪声指数、总增益或噪声温度排序。
6. 显示汇总值、累积趋势、贡献占主导的级、优化提示以及逐级Friis计算详情。
7. 提供复制结果、导出CSV/JSON/SVG文件及保存当前设置的功能。

使用前的准备

• 首先确定系统类型、级联级数、配置名称和频率单位。频率单位可以是MHz或GHz。
• 准备各级的器件类型、名称、噪声指数NF（dB）和增益（dB）。本页面指出，噪声指数和增益是必填字段。
• 滤波器、衰减器、电缆等无源损耗器件的增益需要输入为负值，噪声指数通常等于插入损耗。
• P1dB、IP3和频率用于记录和导出。如果需要并列比较多个配置，请按照页面上的示例，准备包含以下内容的数据 name 和 stages 以批量JSON格式。

操作步骤

1. 设置链路基本参数和逐级器件数据

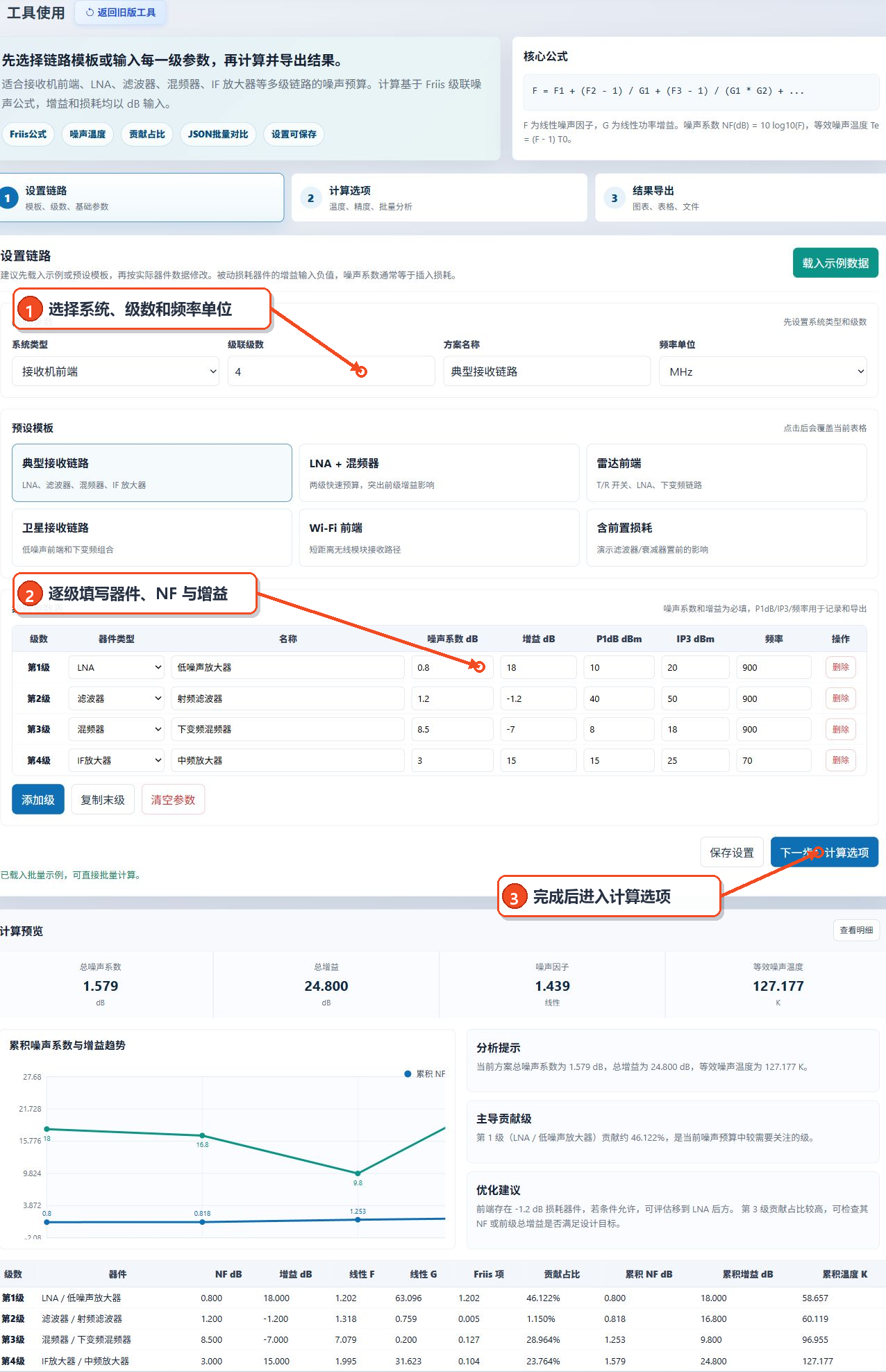

在“链路设置”页面中，首先选择系统类型和级联级数，然后输入配置名称并选择MHz或GHz。也可以点击预设模板快速填入常见链路。页面注明，点击模板将覆盖当前表格。接下来，在级联参数表中选择各级的器件类型，并输入名称、噪声指数和增益。损耗器件的增益使用负值。如果需要扩展链路，请点击“添加级”或“复制末级”，确认表格后点击“下一步：计算选项”。

2. 设置参考温度、显示精度和批量比较

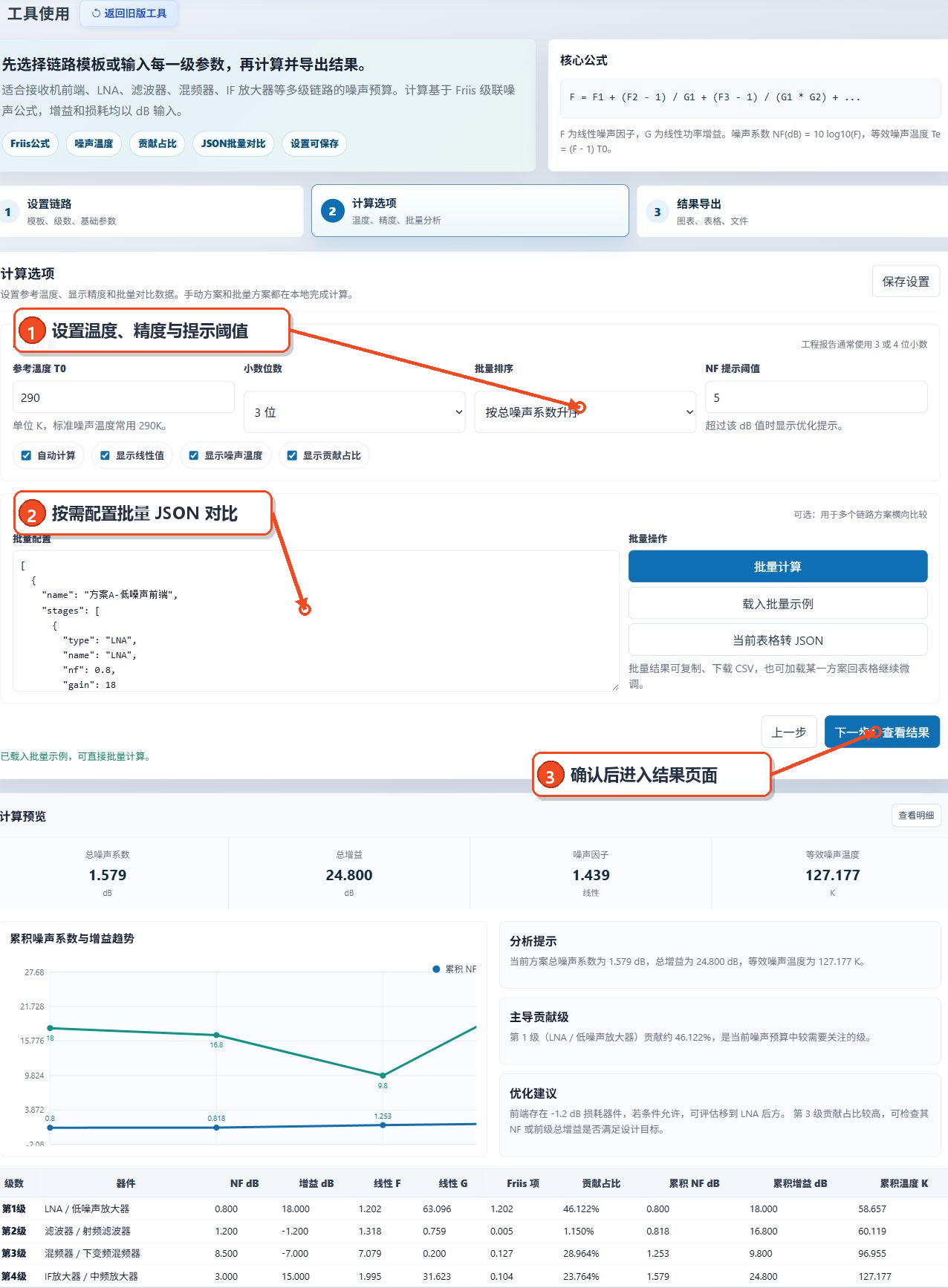

进入“计算选项”后，设置参考温度T0、小数位数、批量排序和NF警告阈值。页面指出，标准噪声温度一般使用290K，技术报告通常使用3位或4位小数。当噪声指数超过阈值时，会显示优化提示。根据需要选择“自动计算”、“显示线性值”、“显示噪声温度”和“显示贡献率”。如果仅分析当前表格，可以直接点击“下一步：查看结果”。如果比较多个配置，请确认批量JSON区域的配置后使用“批量计算”。

3. 计算并查看结果，根据需要复制或导出

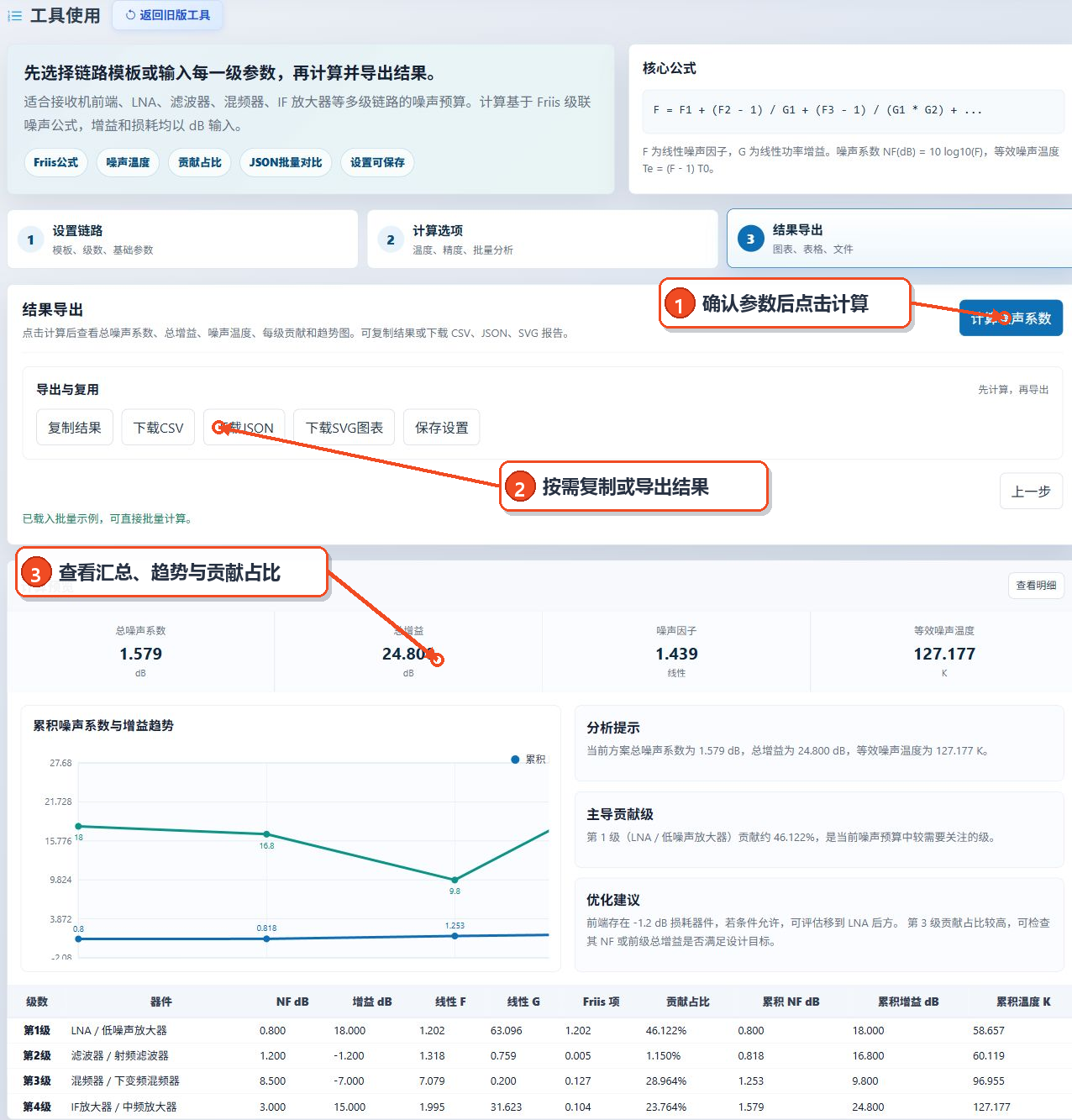

进入“结果导出”页面后，再次确认前两页的参数，并点击右上角的“计算噪声指数”。页面说明，计算后可以查看总噪声指数、总增益、噪声系数、等效噪声温度、各级贡献和趋势图。如果需要保留结果，请点击“复制结果”，或使用相应的CSV、JSON和SVG图表按钮保存文件。“保存设置”可以保留当前配置，以便以后继续使用。

主要参数说明

结果的查看和保存

点击“计算噪声指数”后，页面将在计算预览区域显示总噪声指数、总增益、线性噪声系数和等效噪声温度，并提供累积噪声指数和增益趋势、贡献占主导的级、优化提示以及逐级Friis项详情。对于单个结果，使用“复制结果”。结构化结果可以通过CSV或JSON按钮保存，趋势图可以通过SVG图表按钮保存。如果以后需要继续修改同一配置，请使用“保存设置”保留当前配置。
