主要功能
- 多频段尺寸计算：支持以kHz、MHz或GHz输入频率，并提供50MHz、144MHz、430MHz、1296MHz、2.4GHz和5.8GHz预设。
- 多振子天线配置：可以选择3、5、7、10或13振子配置，或自定义3-30个振子。
- 多种设计方式：本页面提供DL6WU、NBS、OWA三种设计方式，并支持标准偶极子、折合偶极子、Gamma匹配。
- 材料和结构校正：可以设置振子直径、横梁直径、壁厚、材料类型，并根据安装方式启用横梁直径校正和绝缘安装。
- 环境和显示设置：可以选择公制或英制作为结果单位并选择显示精度，输入离地高度、温度、损耗、风速、安装余量。
- 结果显示和导出：计算后，页面可以显示振子尺寸表、结构图、辐射方向图、VSWR响应、电气性能、机械规格、材料清单，并提供CSV、NEC、JSON、图、报告等导出选项。
操作前的准备
- 请准备目标中心频率，并确认使用kHz、MHz、GHz中的哪一种作为输入单位。
- 请确定天线的振子数量、设计方式、馈电方式。自定义振子数量可以输入为3-30。
- 如果需要更接近制作条件，请准备振子和横梁的尺寸、材料类型、离地高度、工作温度、设计风速等参数。
- 本页面说明计算值用于尺寸估算和制作参考，并建议在实际制作前通过天线分析仪或NEC仿真进行微调。
操作步骤
-
设置工作频率和天线配置
在“基本设置”中，首先输入频率值并选择kHz、MHz或GHz单位，或直接点击常用频段预设。然后选择VSWR目标值和阵列数量，确定振子配置、振子数量、DL6WU/NBS/OWA设计方式、馈电方式。确认页面显示的当前配置后，点击“下一步：设置校正参数”。

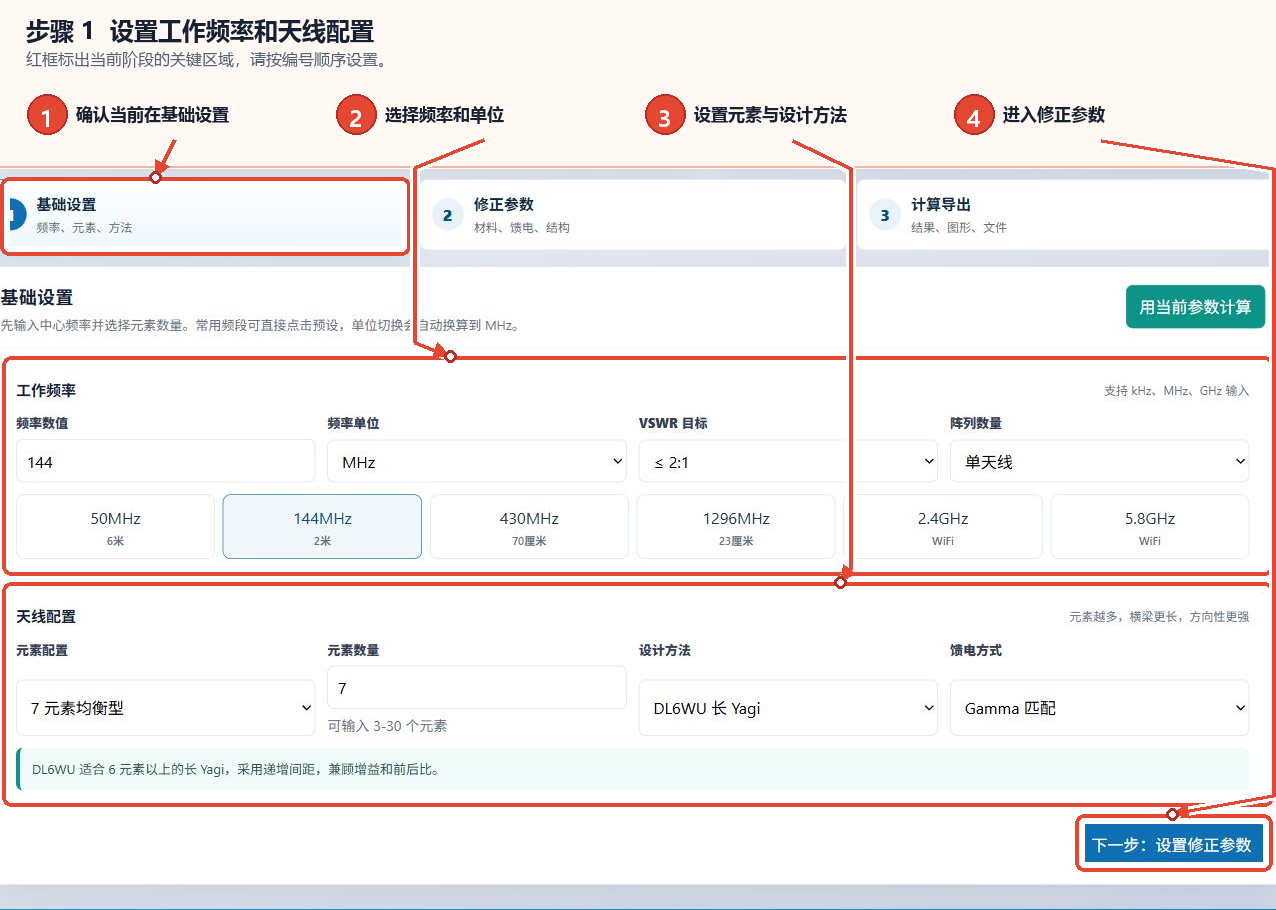

图1：完成工作频率、振子配置、设计方式、馈电方式的设置 -
设置材料、结构和环境参数
进入“校正参数”后，依次输入振子直径、横梁直径、横梁壁厚，并选择材料类型。根据实际安装方式，勾选横梁直径校正、振子绝缘安装、显示波长比、自动保存历史记录。然后选择结果单位和显示精度，输入离地高度、工作温度、额外损耗、设计风速、安装余量、馈电损耗，再点击“下一步：计算和导出”。

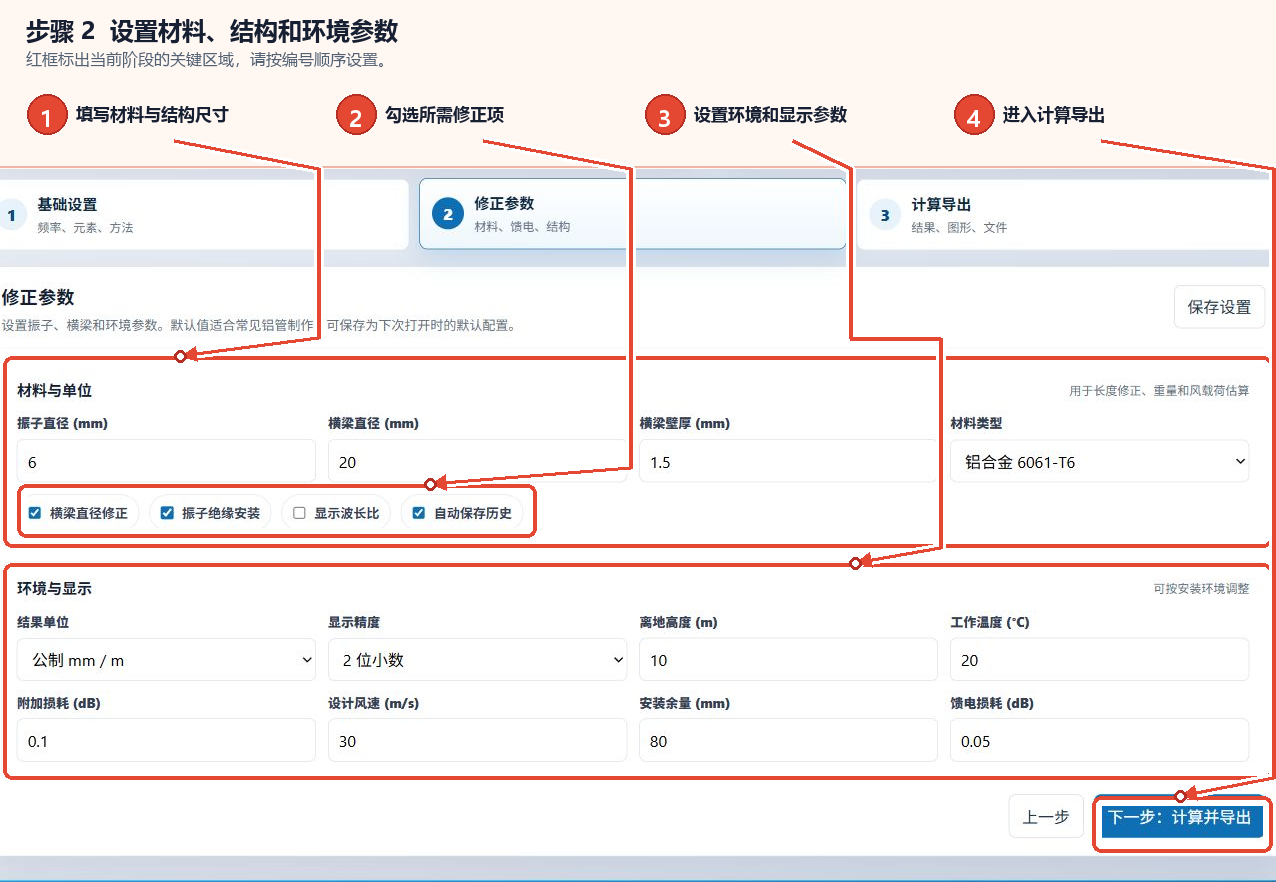

图2：根据材料、结构、安装环境完成校正参数 -
计算尺寸并导出结果
进入“计算和导出”后，首先确认前两个步骤的参数，并点击“计算天线尺寸”。根据页面说明，完成后可以显示振子尺寸表、结构图、辐射方向图、VSWR频率响应、电气性能、机械规格、材料清单。请根据用途选择CSV、NEC、JSON、打印报告、结构图、辐射方向图、复制结果、分享参数。在记录区域中，也可以加载已有的历史配置。

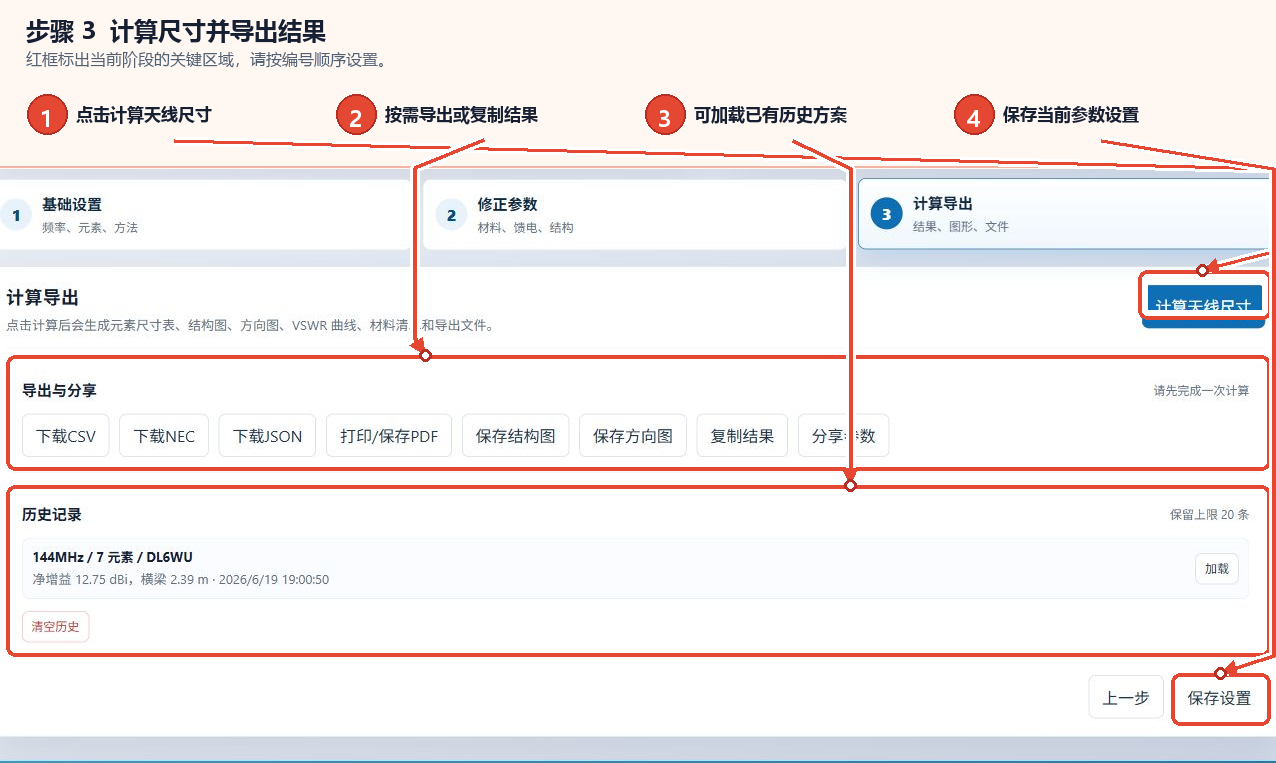

图3：计算后显示结果，并选择所需的导出方式或保存方式
主要参数说明
| 参数 | 功能 | 选择建议 |
|---|---|---|
| 工作频率 | 使用Yagi天线设计的中心频率单位kHz、MHz或GHz确定中心频率 | 与实际目标频段一致。对于常用频段，可以直接选择页面预设 |
| VSWR目标值 | 选择1.5:1、2:1或3:1以下的目标值 | 根据设计要求选择。不明确时，可以保留页面默认值 |
| 阵列数量 | 选择单天线，或由2、4、8、16根天线组成的阵列 | 设计单天线时保留“单天线” |
| 振子配置 | 选择预设振子配置，或自定义3-30个振子 | 页面显示，振子越多，横梁越长，方向性越强 |
| 设计方式 | 选择DL6WU、NBS或OWA方式 | 页面显示，DL6WU适用于振子数量超过6的Yagi型长天线。其他配置根据设计需要选择 |
| 馈电方式 | 选择标准偶极子、折合偶极子或Gamma匹配 | 与计划使用的实际馈电结构和匹配结构一致 |
| 材料和尺寸 | 设置振子直径、横梁直径、横梁壁厚、材料类型 | 根据计划使用的管材规格输入 |
| 校正选项 | 包括横梁直径校正、振子绝缘安装、显示波长比、自动保存历史记录 | 根据安装结构和记录需要勾选 |
| 环境参数 | 包括离地高度、温度、额外损耗、风速、安装余量、馈电损耗 | 安装条件有明确定义时输入实际值。否则保留页面默认值 |
结果显示和保存
点击“计算天线尺寸”后，请按照页面指示显示振子尺寸表、结构图、辐射方向图、VSWR频率响应、电气性能、机械规格、材料清单。如果需要进一步用于制作记录或仿真，可以选择CSV、NEC或JSON导出。此外，还可以保存结构图和辐射方向图、通过打印功能保存报告、复制结果和分享参数。本页面还提供保存设置和加载历史配置的功能，并显示历史记录保留上限为20条。
常见问题和使用建议
输入频率可以使用哪些单位？
频率单位可以选择kHz、MHz或GHz。页面还提供多个常用频段预设，选择后需要确认当前配置的中心频率。
可以输入哪些振子数量？
页面提供3、5、7、10、13振子预设，自定义时可以输入3-30个振子。页面显示，振子越多，横梁越长，方向性越强。
应该如何从DL6WU、NBS、OWA中选择？
页面提供三种设计方式，并明确显示DL6WU适用于振子数量超过6的Yagi型长天线。如果没有其他明确的设计依据，可以先保留页面默认配置，然后根据实际目标调整。
计算出的尺寸可以直接用于制作吗？
本页面说明结果用于尺寸估算和制作参考，并建议在实际制作前通过天线分析仪或NEC仿真进行微调。
为什么导出区域显示需要先完成计算？
导出的内容取决于计算结果。请先完成基本设置和校正参数，进入“计算和导出”并点击“计算天线尺寸”，然后根据页面显示的结果和选项继续操作。
如何保留当前参数供今后使用？
页面提供“保存设置”和“自动保存历史记录”选项，也可以在历史记录区域加载已有配置。历史记录区域显示的保留上限为20条。
