主要功能
- 理论吞吐量估算：根据载波、调制、层数、编码率、开销及时域占比，以Mbps和Gbps计算结果。
- 多载波聚合：分量载波数可设置为1至16，页面计算各载波后进行汇总。
- 场景预设：提供FR1城市下行链路、FR1广域覆盖、双载波聚合、FR2热点及上行链路评估示例。
- 自动PRB匹配：对于FR、子载波间隔及信道带宽的常见组合，可以自动读取PRB表值，特殊配置也可以切换为手动PRB。
- 逐载波设置：可以针对各个CC单独确认FR、方向、带宽、SCS、PRB、Qm、层数、缩放系数、开销及占比。
- 结果分析与保存：页面提供吞吐量、带宽效率、加权开销及载波贡献，并支持保存配置、复制结果及导出CSV。
操作前的准备
- 请先判断计算场景属于FR1 Sub-6GHz还是FR2毫米波，并确认传输方向为下行链路DL还是上行链路UL。
- 请准备分量载波数以及各载波的信道带宽、子载波间隔、调制阶数及MIMO层数。
- 如果需要工程折减，还需要指定缩放系数、时域占比、编码率及开销模式。如果没有自定义开销，可以使用页面的自动模式。
- 页面表明，计算在浏览器内实时完成，当前数据不会上传到服务器。
使用步骤
-
选择场景并设置基本参数
进入“场景设置”页面后，请先点击最接近业务的示例，或直接输入分量载波数，并选择频率范围、传输方向及子载波间隔。接着，请确认信道带宽、调制阶数Qm、MIMO层数、缩放系数f、时域占比、编码率R及开销模式。如果需要将同一组配置写入所有CC，请点击“应用到所有载波”，如果需要保留当前参数，请使用“保存配置”，然后进入下一步骤确认载波。

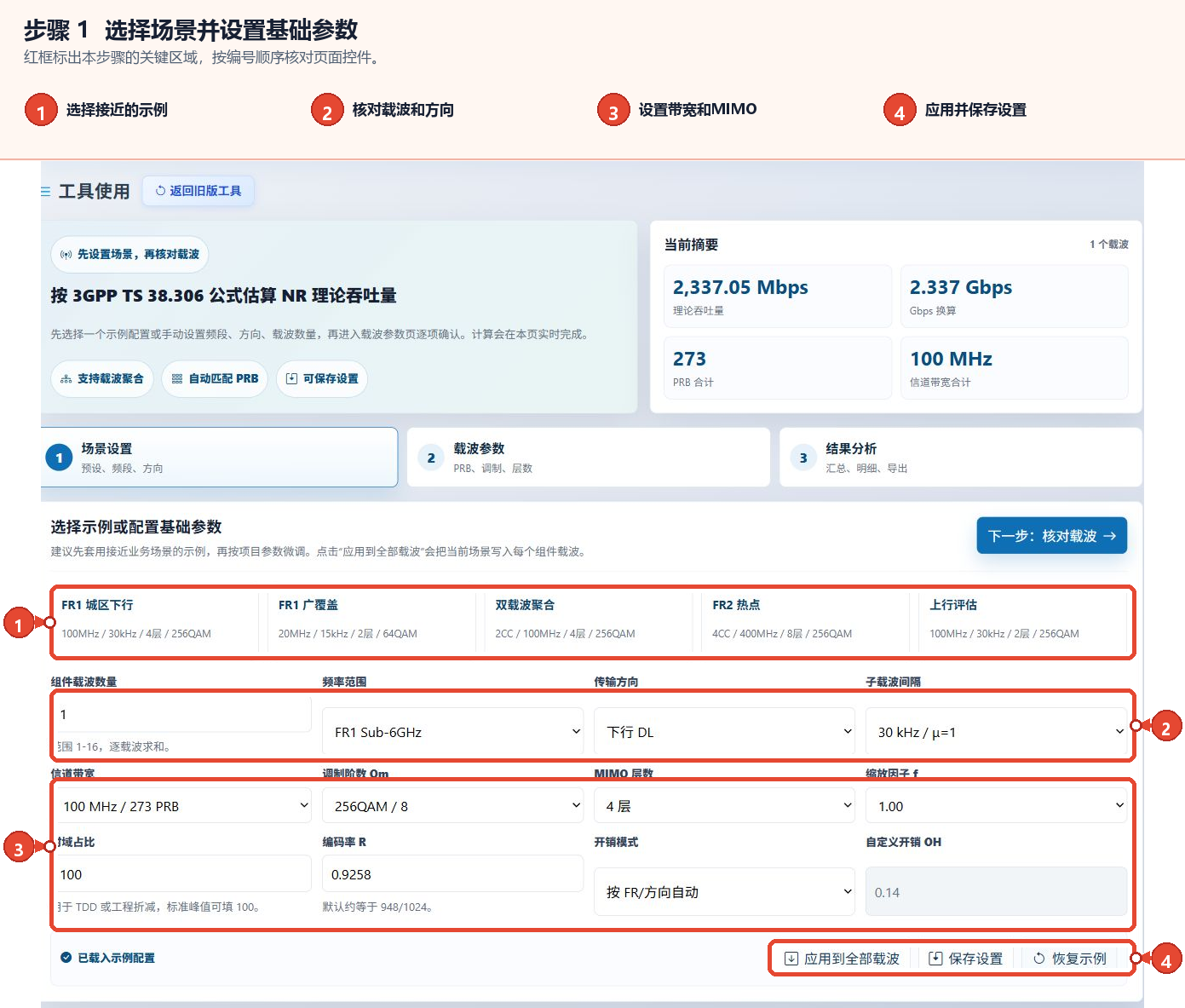

图1：选择场景示例，完成整体基本参数设置 -
确认各载波的参数
请打开“载波参数”选项卡，使用顶部的“添加载波”、“删除载波”或“将第一个载波复制到全部”管理分量载波。然后，请逐项确认表格中的CC名称、FR、方向、带宽、SCS、PRB模式、PRB、Qm、层数、f、OH及占比。对于常见组合，可以将PRB保持为“自动”。如果页面没有对应的表值，或项目需要特殊资源配置，请切换为手动PRB。确认各载波右侧的速率后，请点击“下一步：查看结果”。

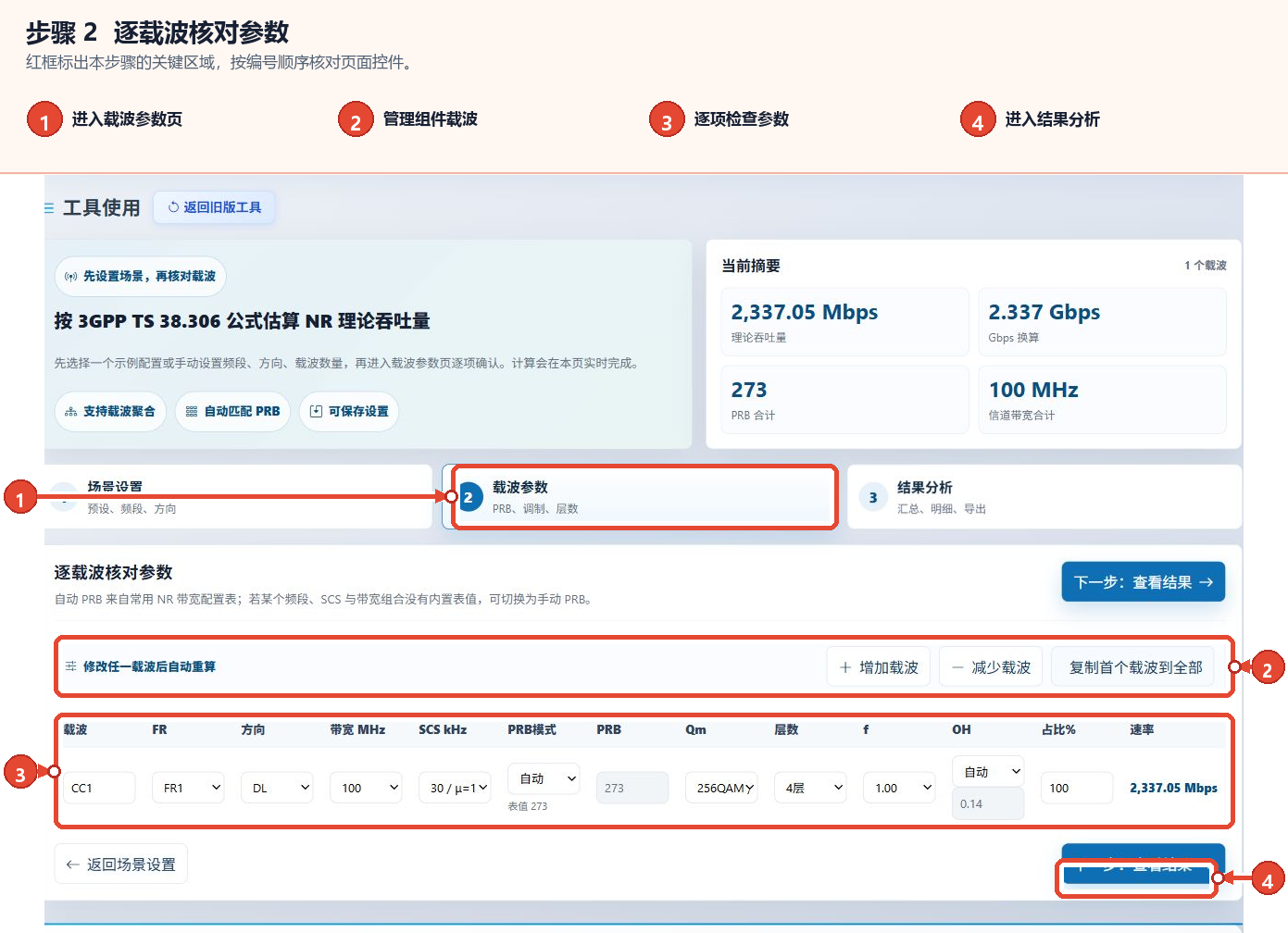

图2：确认各分量载波的PRB、调制、层数及折减参数 -
查看结果并保存数据
进入“结果分析”页面后，请先以Mbps和Gbps查看理论吞吐量结果，然后确认分量载波数、Mbps/MHz、总PRB及加权开销。右侧的“载波贡献”用于比较各CC对总速率的贡献，下方显示TS 38.306的计算公式和参数提示。如果需要保留结果，可以点击“复制结果”或“导出CSV”。如果需要继续比较其他方案，请返回载波参数或进入参数调整。

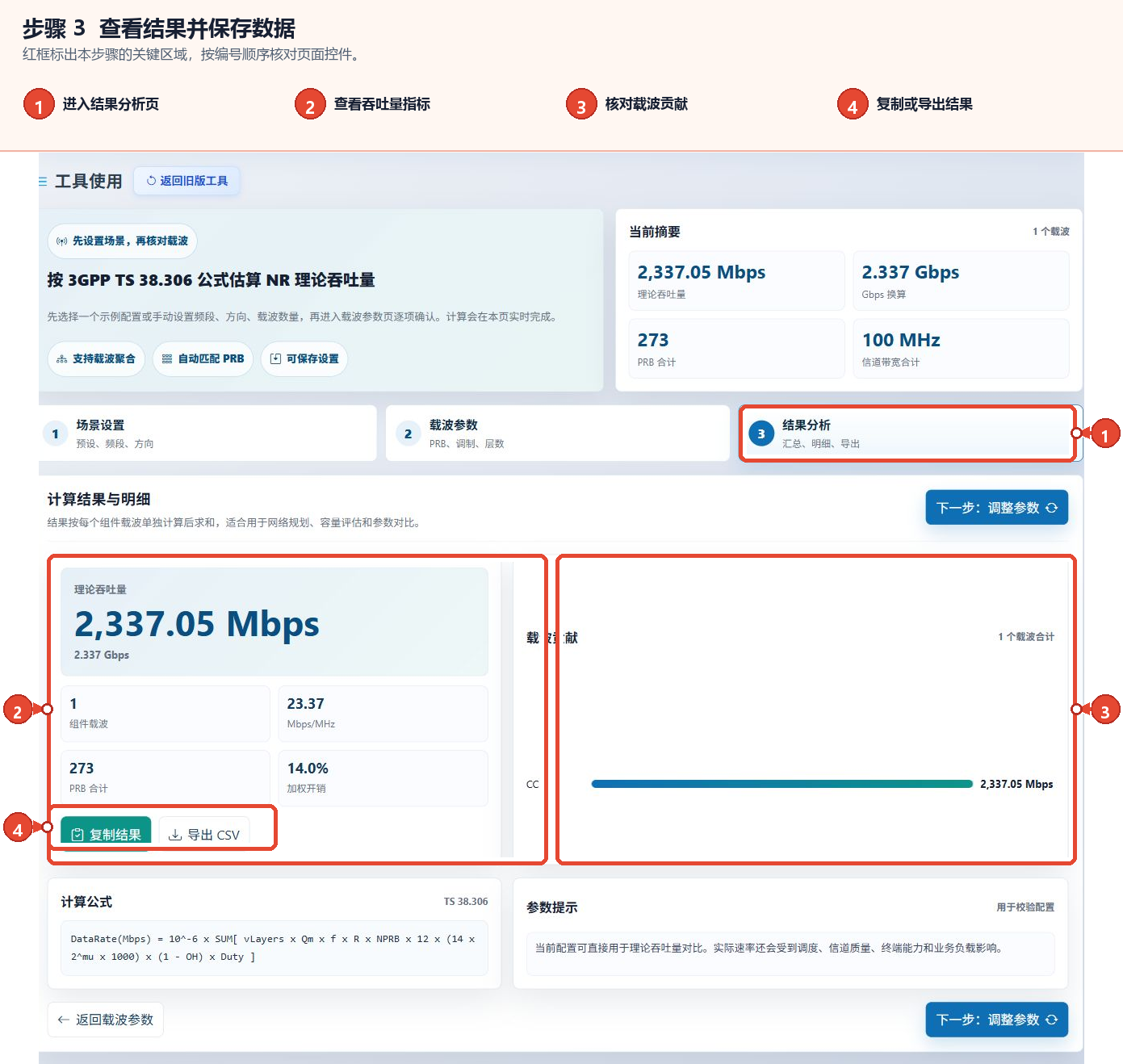

图3：查看汇总指标与载波贡献，并复制或导出结果
主要参数说明
| 参数 | 功能 | 选择建议 |
|---|---|---|
| 分量载波数 | 在1至16范围内设置计入总数的CC数量 | 按照实际载波聚合配置输入 |
| 频率范围 | 选择FR1 Sub-6GHz或FR2毫米波 | 按照网络部署频段选择，页面将据此匹配可用参数 |
| 传输方向 | 选择下行链路DL或上行链路UL | 与本次容量评估的方向保持一致 |
| 子载波间隔SCS | 页面提供15、30及60kHz选项 | 按照项目的实际载波配置选择 |
| 信道带宽 | 决定载波占用的带宽，并与SCS一起影响自动PRB | 选择实际配置；自动模式下会显示对应的PRB表值 |
| 调制阶数Qm | 选项为QPSK、16QAM、64QAM或256QAM | 按照要评估的调制方式选择 |
| MIMO层数 | 表示并行传输层的数量，页面提供1、2、4及8层 | 根据终端能力、基站天线配置及信道条件设置 |
| 缩放系数f | 按照终端能力或配置折减理论速率 | 页面提供1.00、0.80、0.75及0.40；标准峰值可以保持1.00 |
| 时域占比 | 用于TDD比例、业务占用比例或工程折减 | 标准峰值输入100；工程评估中按照实际占比调整 |
| 编码率R | 参与理论速率公式，页面默认值近似等于948/1024 | 如果没有明确依据，可以保持页面默认值0.9258 |
| 开销模式与OH | 按照FR和方向自动使用开销，也可以改为自定义 | 常规场景使用自动；仅在有明确开销数据时自定义 |
| PRB模式 | 自动读取常见配置的表值，或允许手动输入PRB | 常见组合使用自动，特殊资源配置使用手动 |
结果查看与保存
结果页面显示理论吞吐量换算为Mbps及Gbps的结果、分量载波数、Mbps/MHz、总PRB、加权开销及各载波的贡献。可以使用“复制结果”将汇总数据复制到其他记录中，或使用“导出CSV”保存结构化结果。当前场景参数可以通过在“场景设置”页面点击“保存配置”保留。页面记载，理论值主要用于规划与参数比较，实际速率还会受到调度、信道质量、终端能力及业务负载的影响。
常见问题与使用建议
计算依据是什么？
页面说明，本工具按照3GPP TS 38.306 NR的理论速率公式进行估算，并结合常用的带宽、SCS及PRB配置表完成参数计算。
如何选择FR1和FR2？
FR1适用于Sub-6GHz覆盖场景，FR2适用于毫米波热点场景。两者支持的带宽、SCS及开销参数不同，需要按照网络规划场景选择。
自动PRB模式适用于什么情况？
FR、SCS及信道带宽的常见组合可以使用自动PRB，特殊带宽或自定义资源配置可以切换为手动PRB。
为什么理论结果与测速不同？
工具输出理论估算值，实测速率还会受到调度策略、信道质量、终端能力、网络负载、协议开销及业务类型的影响。
应该如何设置MIMO层数？
层数需要根据终端能力、基站天线配置及信道条件设置。常规评估可以使用2层或4层，实验室或热点场景可以按照设备能力选择8层。
缩放系数与时域占比有什么功能？
缩放系数用于按照终端能力或配置折减速率，时域占比适用于TDD比例、业务占用比例或保守的工程估算。
